Стенд ориентации

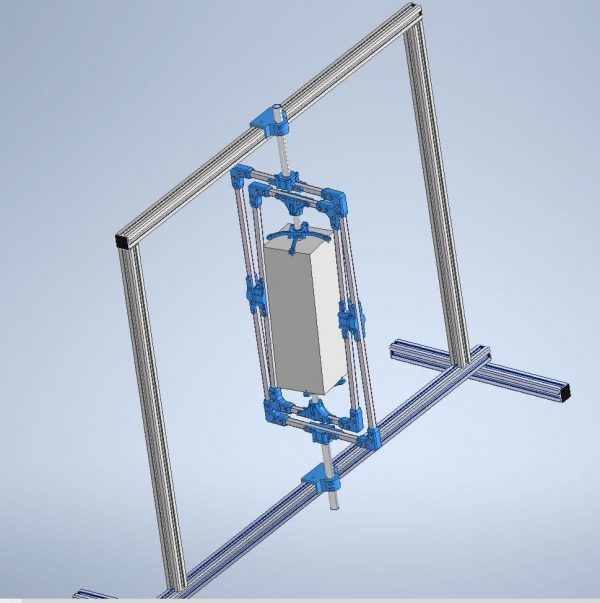

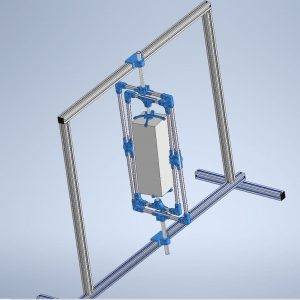

Конструкция выполнена из алюминиевых профилей, обеспечивающих необходимую жёсткость подвеса. Соединяющие элементы произведены аддитивным методом и стремятся распределить всю жёсткость системы на алюминиевые профили. В каждом соединяющем элементе расположено по 4 винта, закреплённых в шахматном порядке. В местах где необходима подвижность элемента предусмотрены подшипники. Стенд включает в себя две подвижные рамки и три вращательных сочленения, что и позволяет производить трёхосевое вращение. Данная система может быть закреплена за специальные элементы конструкции при помощи крепежей, также разработанных аддитивным методом. Система позволяет устанавливать объекты различных форм и размеров, ограничения по габаритам 400х160х160, что соответствует формату спутников CubeSat 3U — самому популярному формату аппаратов, разрабатываемых в университетах.

Техническая документация устройства
