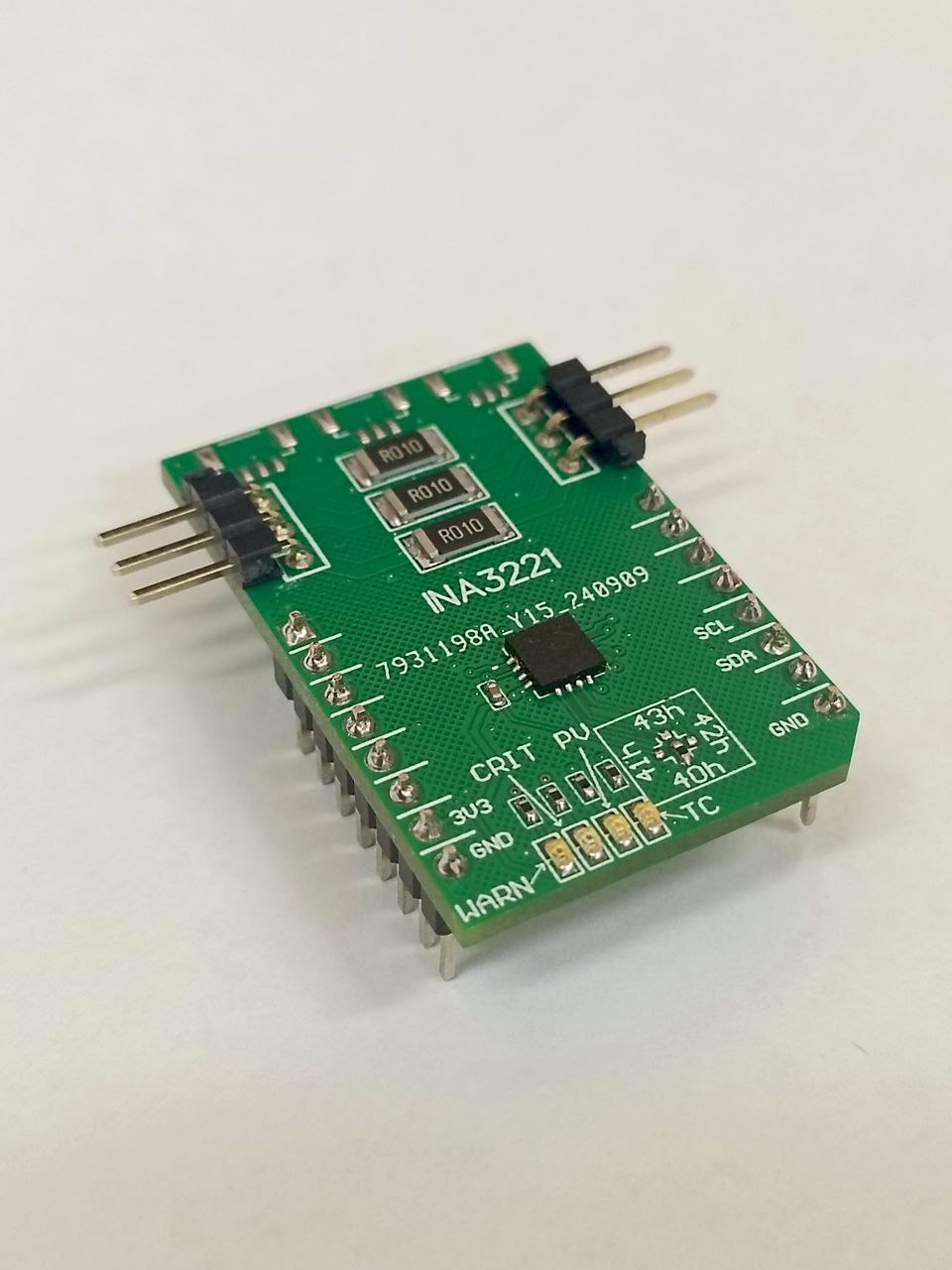

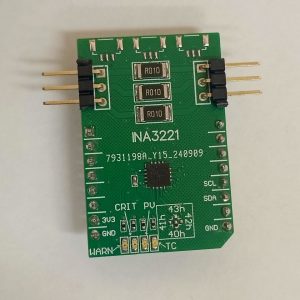

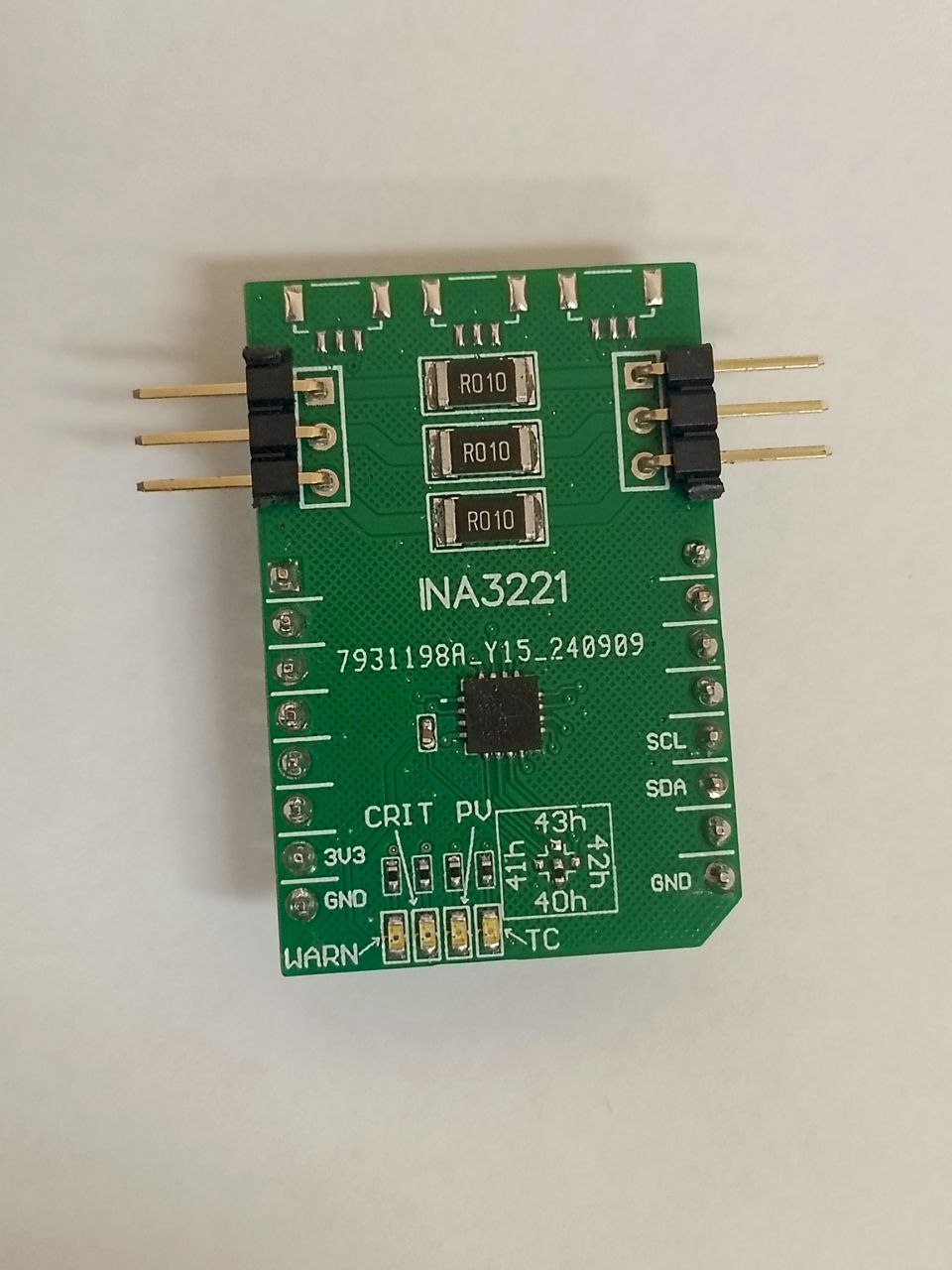

MicroBus INA3221
INA3221 — трёхканальный измеритель тока и напряжения на шине, использующий интерфейс SMBus/I²C. Микросхема измеряет падение напряжения на шунте, а также напряжение питания на шине. Применяется в системах мониторинга электродвигателей и генераторов, а также для многоканального мониторинга энергопотребления
Основные характеристики:
-
Диапазон измеряемого напряжения: 0…26 В
-
Три независимых канала измерений
-
Потребление: 350 мкА
-
Напряжение питания: 2,7…5,5 В
-
Поддержка интерфейсов SMBus и I²C
-
Четыре возможных программируемых адреса
-
Настраиваемое усреднение результатов
-
Температурный диапазон: –40…+125 °C
-
Контроль питающего напряжения шины и трёх токовых шунтов
-
Максимальное смещение: ±80 мкВ
-
Разрешение АЦП: 12 бит
-
При шунте 0,1 Ω максимальный измеряемый ток — до 1,6 А на каждый канал
Доступная техническая документация:
MikroBus INA3221 3d model.step
