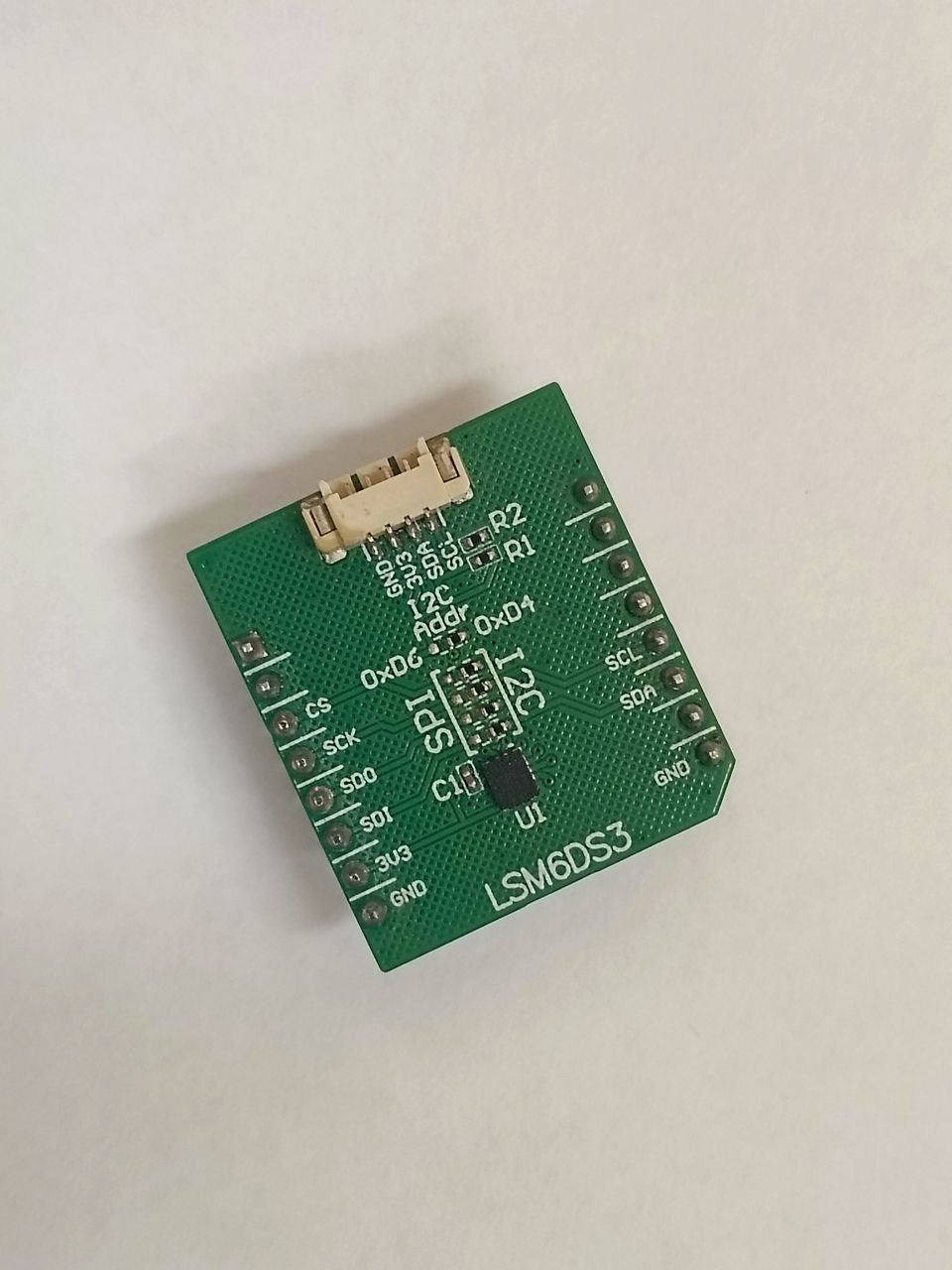

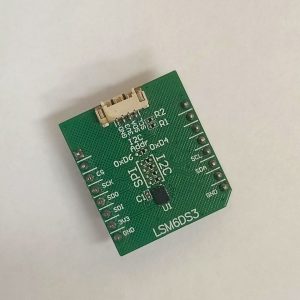

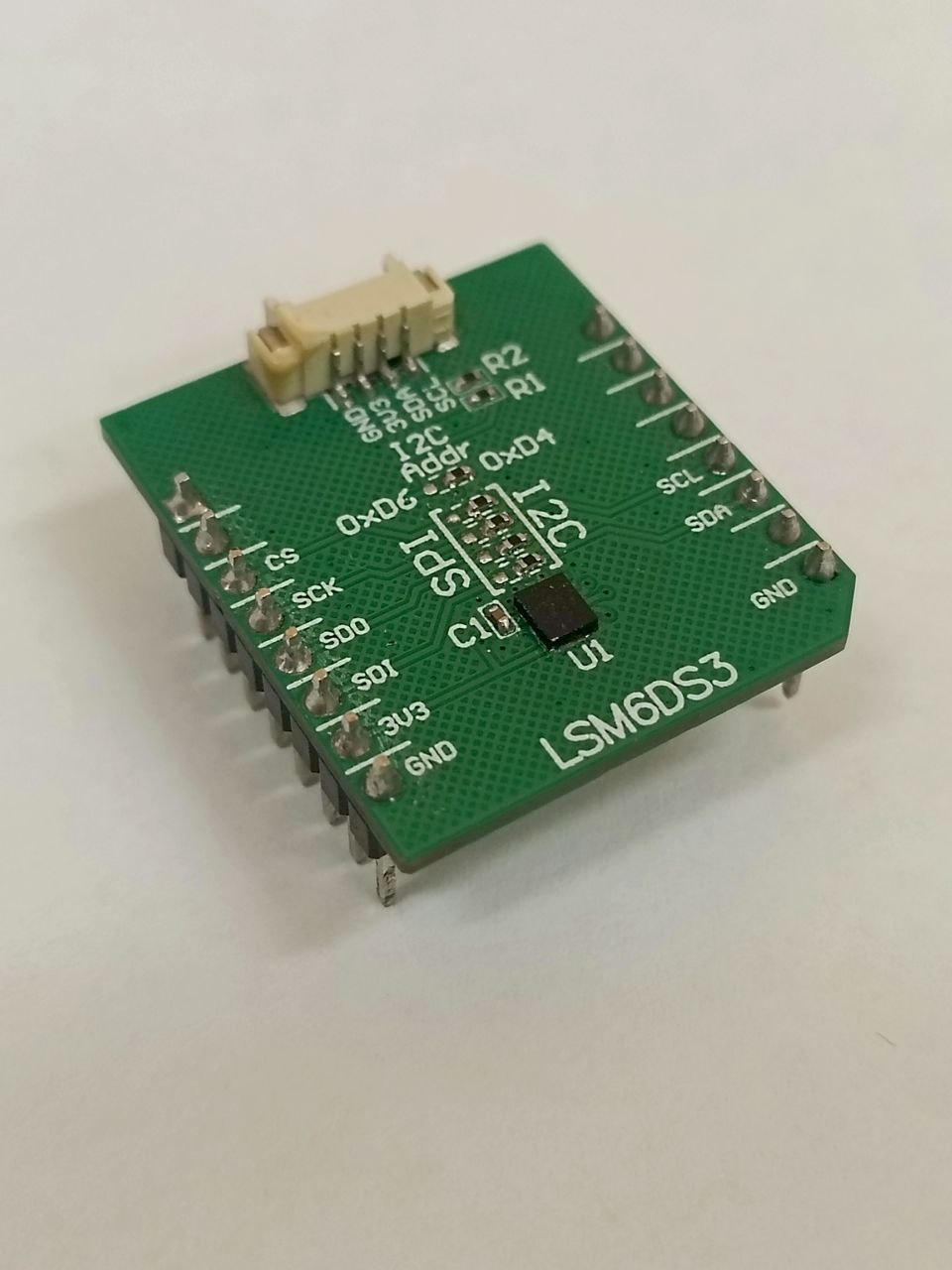

MikroBus LSM6DS3
Модуль цифрового датчика ускорения и угловой скорости, построенный на микросхеме LSM6DS3. Поддерживает интерфейсы передачи данных SPI и I2C, высокую скорость выдачи данных. Используется для определения состояния носимых устройств, в качестве основы системы инерциальной навигации.
Технические характеристики:
- Напряжение питания: 3,3 В;
- Потребляемый ток: 0,9 мА в обычном режиме работы и 1,25 мА в высокопроизводительном;
- Интерфейсы передачи данных: I2C, SPI;
- Встроенный датчик температуры;
- Точность измерения ускорений: ± 2g, ± 4g, ± 8g, ± 16g;
- Точность измерения угловых скоростей: ± 125g, ± 250g, ± 500g, ± 1000g, ± 2000g
Модуль выполнен в формате MikroBus, позволяя использовать микросхему как отдельный модуль, так и в качестве модуля расширения MikroBus.
Модуль поддерживает работы по интерфейсам SPI и I2C, конфигурация задаётся резисторами. Поддерживаются для I2C Slave адреса, OxD6 и OxD4, выбор резисторами.
Микросхема поддерживает режим управления внешними I2C устройствами, разъём выведен на переднюю сторону модуля.
Доступная техническая документация:
MikroBus LSM6DS3 3d model.step
